Platine électronique de robot Kenwood

Descriptif produit

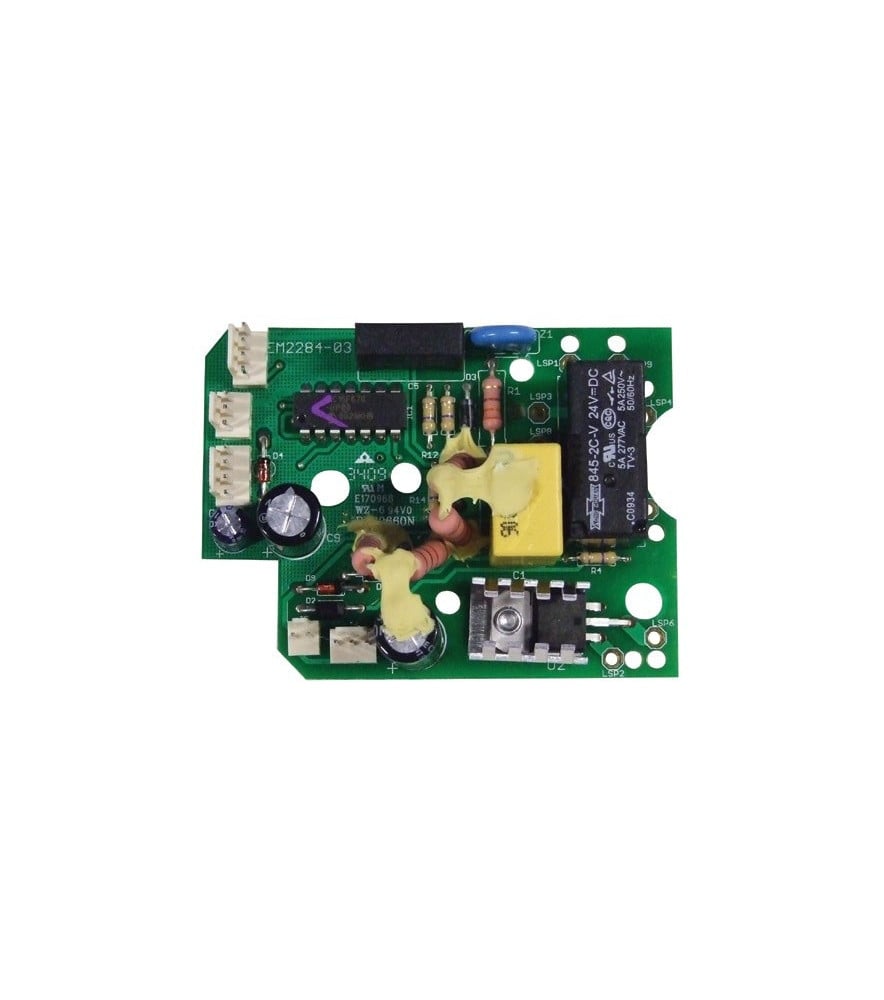

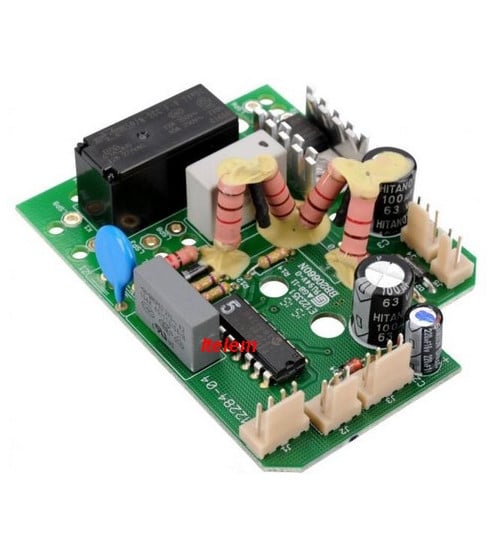

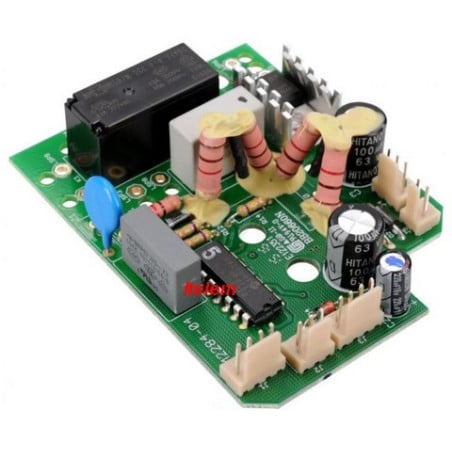

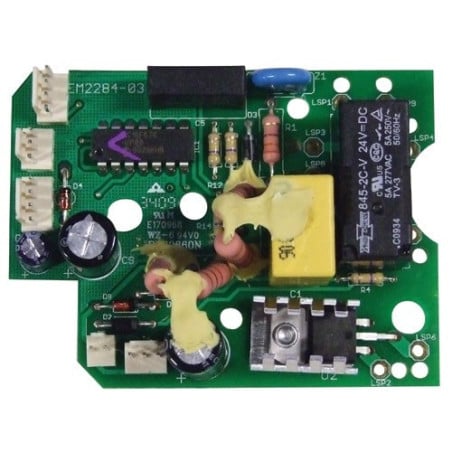

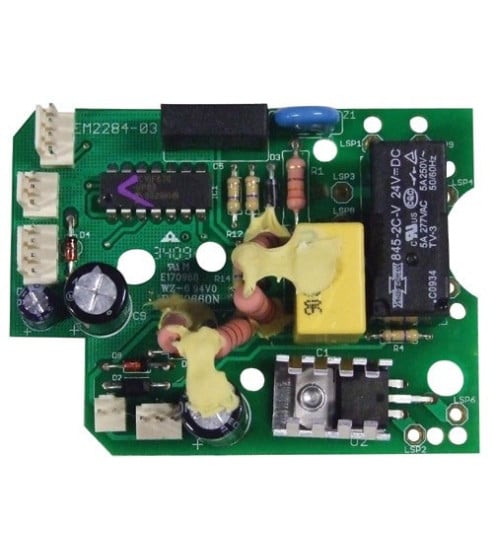

La platine électronique KW717074 pilote l'intégralité du fonctionnement du robot Prospero (KM240 à KM289 selon les versions) : elle reçoit l'info de vitesse depuis le potentiomètre, gère le démarrage progressif, contrôle le variateur du moteur, et surveille généralement l'état des sécurités (bol en place, protection anti-projection montée). C'est un composant qui centralise beaucoup de fonctions, donc une bonne partie des pannes "robot qui ne marche pas" lui sont attribuées un peu vite, alors que le défaut vient souvent d'ailleurs.

Liste d'appareils concernés (Non exhaustive)

Référence à relever sous l'appareil.

Modèles Prospero KM240, KM242, KM260, KM261, KM262, KM263, KM264, KM265, KM266, KM280, MX260, KM282, KM283, KM285, KM286, KM287, KM288, KM241, KM289.

Panne liée et résolues

Robot totalement muet malgré une alimentation confirmée bonne

Prise, câble et fusible testés OK, sécurités bien enclenchées (bol et protection en place), et pourtant rien ne se passe à la mise en route. Une fois écarté un problème de charbons moteur complètement usés (le moteur ne tournerait alors même pas manuellement forcé), la platine est la cause la plus probable.

Vitesse qui ne répond plus au potentiomètre, ou qui reste bloquée sur un seul régime

Si le potentiomètre KW706666 lui-même teste bon à l'ohmmètre (résistance qui varie progressivement en tournant le bouton) mais que le moteur ne suit pas cette variation, c'est la platine qui ne traite plus correctement le signal.

Coupures intempestives en cours d'utilisation, sans lien avec la charge de pâte

Un robot qui s'arrête de façon aléatoire même sur une préparation légère, hors surchauffe moteur logique, oriente vers un défaut de composant sur la carte plutôt qu'un problème mécanique.

Traces visibles de composant grillé, gonflé ou de brûlure sur le circuit

Un signe direct et suffisant en lui-même pour trancher, sans avoir besoin de tests supplémentaires.

Sécurités qui ne sont plus détectées correctement

Le robot refuse de démarrer alors que bol et protection sont bien en place et que les contacts des sécurités testent bons électriquement, isole la platine comme responsable du traitement de ces informations.
