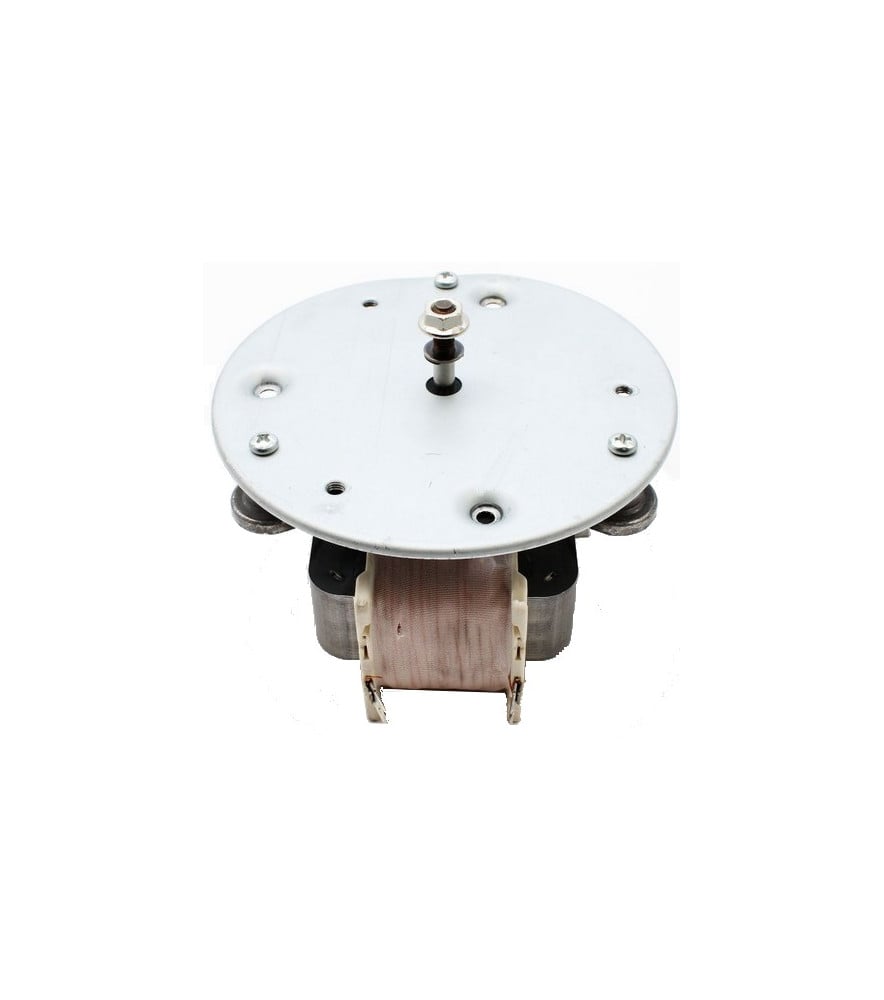

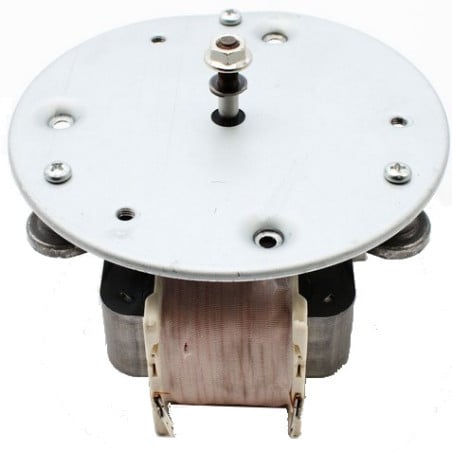

Ventilateur de four Roller Grill Smeg

Descriptif produit

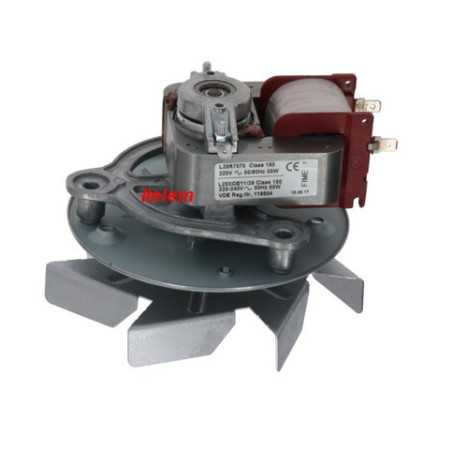

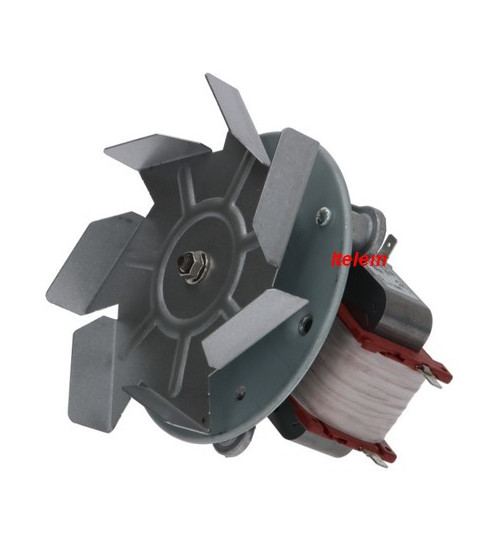

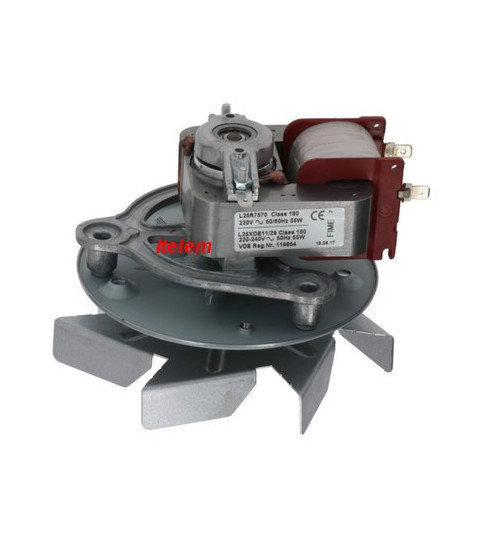

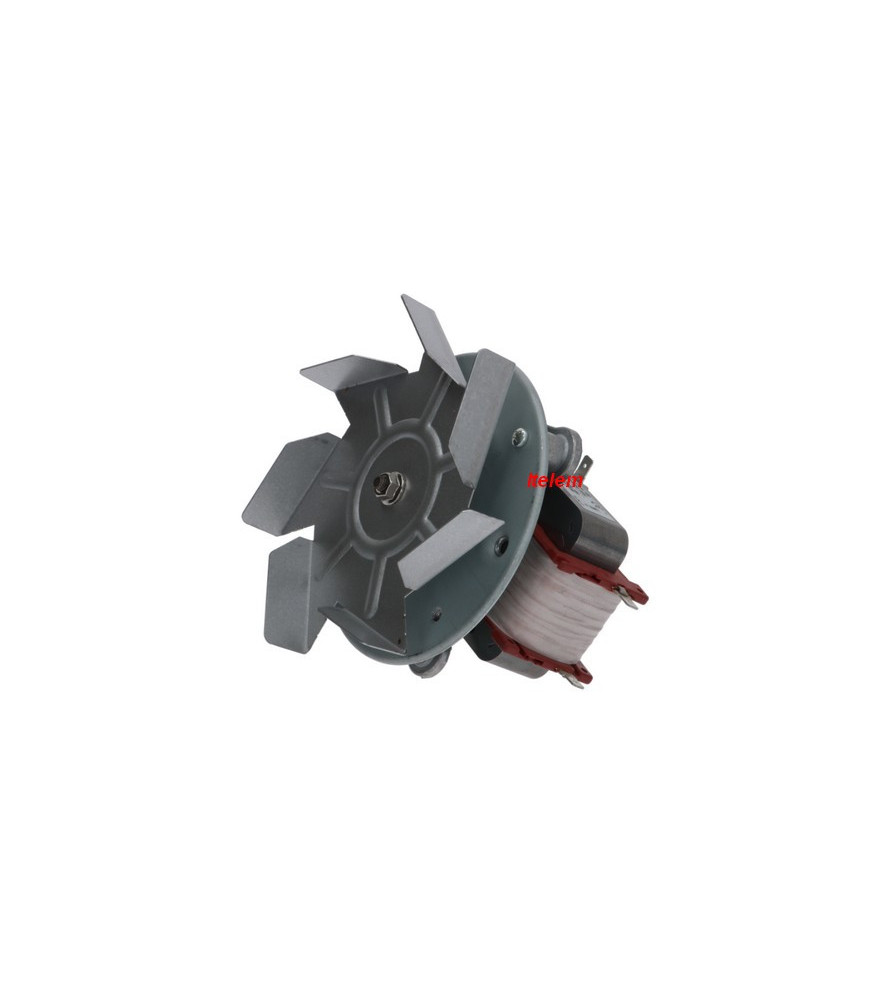

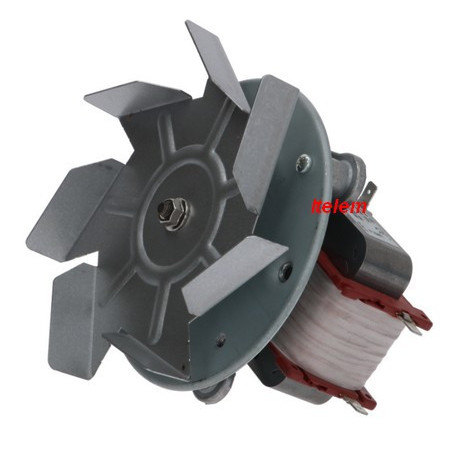

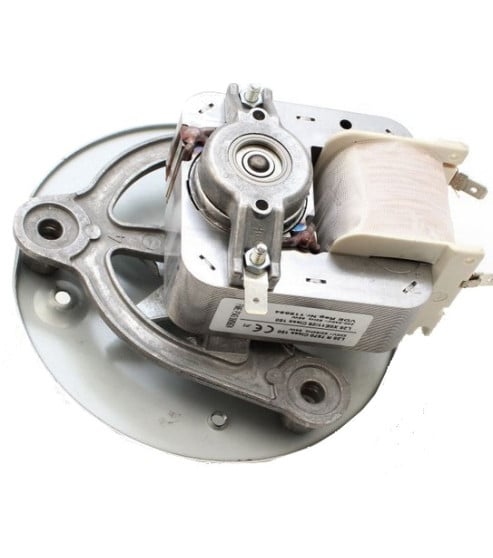

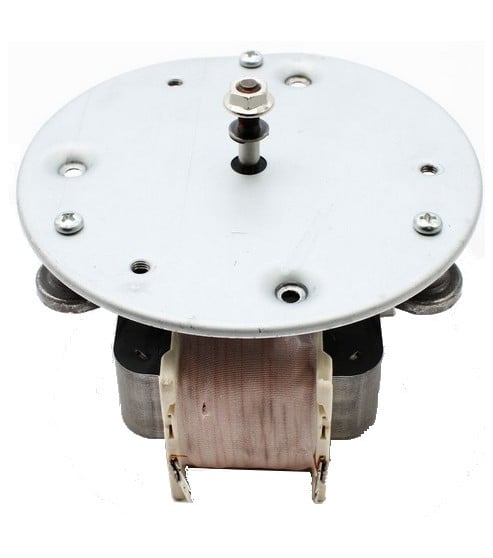

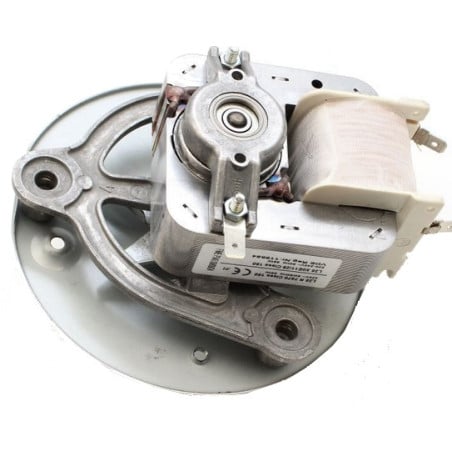

Ce ventilateur de chaleur tournante équipe les fours à convection professionnels Roller Grill de la série FC 60 ainsi que plusieurs modèles de fours électriques Smeg de la gamme ALFA. Il assure le brassage de l'air chaud produit par la résistance circulaire et le répartit sur l'ensemble de la cavité, ce qui garantit une cuisson homogène sur les différents niveaux de grilles. Le moteur entraîne directement une hélice de 150 mm montée en bout d'arbre.

Ce composant est vendu complet, moteur et hélice assemblés, prêt à être remonté sans opération de montage supplémentaire. Le remplacement redonne au four sa capacité de brassage d'air d'origine, condition indispensable à une cuisson uniforme sur les fonctions ventilées et multifonction.

Problèmes et pannes résolus

Un moteur de turbine fatigué se traduit d'abord par un bruit anormal en fonctionnement : grincement, cognement ou sifflement selon le degré d'usure du roulement. Ce bruit est présent dès la mise en route du ventilateur, indépendamment de la température atteinte.

Le remplacement de cette pièce répond également à une cuisson devenue inégale, avec des zones plus cuites que d'autres sur une même grille. C'est le signe d'un brassage d'air insuffisant, la turbine tournant au ralenti ou par à-coups. Dans les cas les plus avancés, le moteur cale complètement et la fonction chaleur tournante devient inopérante, tout en laissant les autres fonctions du four actives.

A lire depuis notre forum: Bruit métallique sur four Roller Grill FC60P, le technicien livre les étapes du diagnostic.

Caractéristiques

• Type : L25XOE11/29
• Puissance : 55 W
• Tension : 220V, 50/60Hz
• Diamètre hélice : 150 mm
• Longueur arbre : 27 mm
• Diamètre filetage : 5 x 6 mm
• Référence Roller Grill : A03057 (variantes A03057+B08050, A03057+B08050+)
• Référence Smeg : 699250031

Liste d’appareils concernés (Non exhaustive)

ROLLER GRILL

Four à convection : FC 60, FC 60TQ, FC60P.

Vitrine/armoire chaude: DT153, DT190

SMEG

Four électrique : ALFA100X, ALFA10XA, ALFA10XA3, ALFA10XAB, ALFA10XAK, ALFA130X, ALFA132X

Signes d'usure ou de défaillance

Le premier signe est sonore. Un roulement qui s'assèche produit un bruit continu, présent dès la mise en route du moteur et qui s'aggrave avec le temps. Une pale qui a pris du jeu sur l'axe donne au contraire un bruit qui module avec la vitesse de rotation, parfois accompagné de vibrations perceptibles sur la carrosserie du four.

Une baisse de régime du moteur, repérable à un flux d'air nettement plus faible à l'ouverture de la porte pendant un cycle ventilé, précède souvent le blocage complet. Ce dernier stade se traduit par un silence total côté turbine alors que la résistance continue de chauffer, ce qui peut générer un point chaud localisé dans le four.

Conseils avant et après remplacement

Avant de commander, vérifier la référence exacte gravée sur le corps du moteur déposé plutôt que de se fier uniquement au modèle du four. Les fours Roller Grill FC 60 ont connu plusieurs évolutions de motorisation au fil des séries, et une référence proche peut correspondre à un diamètre d'hélice ou une longueur d'arbre différente.

Après remplacement, faire tourner le four à vide sur la fonction chaleur tournante quelques minutes pour vérifier l'absence de bruit parasite et le bon centrage de l'hélice dans son logement. Un léger frottement à ce stade indique un mauvais positionnement du moteur plutôt qu'un défaut de la pièce neuve.

FAQ

Compatibilité

Le ventilateur A03057 est-il identique à la référence Smeg 699250031 ?

Oui, ces deux références désignent le même composant physique, l'une sous la nomenclature Roller Grill, l'autre sous la nomenclature Smeg. Le type moteur L25XOE11/29 est commun aux deux marques sur les modèles concernés. Le fabricant peut livrer un nouvelle version du moteur également.

Ce ventilateur convient-il à tous les fours FC 60 ?

Il convient aux FC 60, FC 60TQ et FC60P. Pour toute autre référence Roller Grill de la série, la vérification de la référence gravée sur le moteur d'origine reste la méthode la plus fiable avant commande.

Diagnostic et remplacement

Le remplacement du ventilateur nécessite-t-il des compétences particulières ?

L'accès se fait par le carter arrière du four après mise hors tension. L'opération consiste à déposer le moteur, le débrancher, puis remonter l'ensemble neuf à l'identique. C'est une intervention courante ne nécessitant pas d'outillage spécifique au-delà d'un tournevis adapté.
